JAUNS IZLAIDUMS: 3–15 km lāzera tālmēra modulis
Produkta apraksts
Lāzera tālmērs ir ierīce, ko izmanto attāluma līdz mērķim mērīšanai, uztverot izstarotā lāzera atstaroto signālu un tādējādi nosakot informāciju par mērķa attālumu. Šī tehnoloģiju sērija ir nobriedusi, ar stabilu veiktspēju, spēj izmērīt dažādus statiskus un dinamiskus mērķus, un to var pielietot dažādās tālmēru ierīcēs.
Jaunā Lumispot 1535nm lāzera tālmēra versija ir uzlabota un optimizēta, un tai ir mazāks izmērs, vieglāks svars (ELRF-C16 sver tikai 33g±1g), augstāka tālmēra mērīšanas precizitāte, spēcīgāka stabilitāte un saderība ar vairākām platformām. Galvenās funkcijas ietver viena impulsa tālmēra un nepārtrauktu tālmēra mērīšanu, attāluma izvēli, mērķa displeju priekšpusē un aizmugurē, pašpārbaudes funkciju un nepārtrauktas tālmēra mērīšanas frekvenci, kas regulējama no 1 līdz 10Hz. Šī sērija piedāvā dažādus produktus, lai apmierinātu dažādas tālmēra prasības (no 3km līdz 15km), un to var izmantot kā daļu no elektrooptiskajām izlūkošanas sistēmām dažādās platformās, piemēram, sauszemes transportlīdzekļos, vieglās pārnēsājamās ierīcēs, gaisa, jūras un kosmosa izpētes lietojumprogrammās.
Lumispot lepojas ar pilnu ražošanas procesu, sākot ar precīzu mikroshēmu lodēšanu un automatizētu reflektoru regulēšanu līdz augstas un zemas temperatūras testēšanai un gala produkta pārbaudei, nodrošinot produkta kvalitāti. Mēs varam nodrošināt rūpnieciskus risinājumus klientiem ar dažādām vajadzībām, un konkrētus datus var lejupielādēt zemāk. Lai iegūtu plašāku informāciju par produktu vai pielāgotus pieprasījumus, lūdzu, sazinieties ar mums.
Galvenā lietojumprogramma
Izmanto lāzera diapazona noteikšanā, aizsardzībā, mērķēšanā un mērķēšanā, bezpilota lidaparātu attāluma sensoros, optiskajā izlūkošanā, šautenes stila LRF modulī, bezpilota lidaparātu augstuma noteikšanā, bezpilota lidaparātu 3D kartēšanā, LiDAR (gaismas noteikšanā un diapazona noteikšanā).
Funkcijas
● 1. klases cilvēka acu drošība
● Mazs izmērs un viegls svars
● Zems enerģijas patēriņš
● Augstas precizitātes attāluma mērīšana
● Augsta uzticamība, augstas izmaksas
● Augsta stabilitāte, augsta triecienizturība
● Atbalsta TTL/RS422 seriālās komunikācijas protokolu
● Var izmantot bezpilota lidaparātos (UAV), tālmēros un citās fotoelektriskās sistēmās.

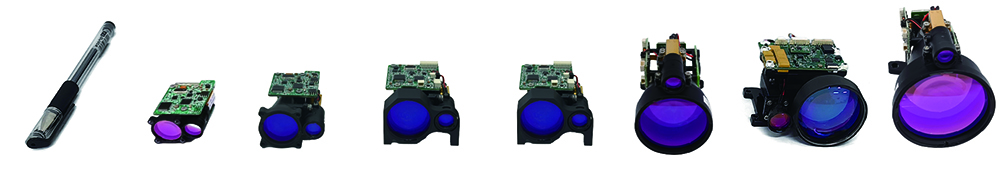

Produkta informācija
ELRF-C16
ELRF-C16 lāzera tālmēra modulis ir lāzera tālmēra modulis, kas izstrādāts, pamatojoties uz Lumispot neatkarīgi izstrādāto 1535 nm erbija lāzeru. Tas izmanto viena impulsa TOF tālmēra režīmu un tā maksimālais mērīšanas diapazons ir ≥5 km (@lielās ēkās). Tas sastāv no lāzera, raidošas optiskās sistēmas, uztverošas optiskās sistēmas un vadības shēmas plates, un sazinās ar resursdatoru, izmantojot TTL/RS422 seriālo portu, kas nodrošina resursdatora testēšanas programmatūru un komunikācijas protokolu, ko lietotājiem ir ērti izstrādāt atkārtoti. Tam ir mazs izmērs, viegls svars, stabila veiktspēja, augsta triecienizturība, pirmklasīga acu drošība utt., un to var izmantot rokas, transportlīdzekļos montētām, pod un citām fotoelektriskām iekārtām.
ELRF-E16
ELRF-E16 lāzera tālmēra modulis ir izstrādāts, pamatojoties uz Lumispot neatkarīgi pētīto un izstrādāto 1535 nm erbija lāzeru. Tas izmanto viena impulsa lidojuma laika (TOF) tālmēra metodi ar maksimālo ≥6 km attālumu (lielās ēkās). Sastāv no lāzera, raidošas optiskās sistēmas, uztverošas optiskās sistēmas un vadības shēmas plates, tas sazinās ar resursdatoru, izmantojot TTL/RS422 seriālo portu. Tas nodrošina resursdatora testēšanas programmatūru un komunikācijas protokolus, atvieglojot lietotāja sekundāro izstrādi. Tas lepojas ar tādām funkcijām kā mazs izmērs, viegls svars, stabila veiktspēja, augsta triecienizturība un 1. klases acu drošība.
ELRF-F21
ELRF-C16 lāzera tālmēra modulis ir lāzera tālmēra modulis, kas izstrādāts, pamatojoties uz Lumispot neatkarīgi izstrādāto 1535 nm erbija lāzeru. Tas izmanto viena impulsa TOF tālmēra režīmu un tā maksimālais mērīšanas diapazons ir ≥7 km (@lielās ēkās). Tas sastāv no lāzera, raidošas optiskās sistēmas, uztverošas optiskās sistēmas un vadības shēmas plates, un sazinās ar resursdatoru, izmantojot TTL/RS422 seriālo portu, kas nodrošina resursdatora testēšanas programmatūru un komunikācijas protokolu, ko lietotājiem ir ērti izstrādāt atkārtoti. Tam ir mazs izmērs, viegls svars, stabila veiktspēja, augsta triecienizturība, pirmklasīga acu drošība utt., un to var izmantot rokas, transportlīdzekļos montētām, pod un citām fotoelektriskām iekārtām.
ELRF-H25
ELRF-H25 lāzera tālmēra modulis ir izstrādāts, pamatojoties uz Lumispot pašu izstrādāto 1535 nm erbija lāzeru. Tas izmanto viena impulsa TOF (lidojuma laika) attāluma noteikšanas metodi ar maksimālo mērīšanas diapazonu ≥10 km (lielās ēkās). Modulis sastāv no lāzera, pārraides optiskās sistēmas, uztveršanas optiskās sistēmas un vadības shēmas plates. Tas sazinās ar resursdatoru, izmantojot TTL/RS422 seriālo portu, un nodrošina testēšanas programmatūru un komunikācijas protokolus, lai lietotāji varētu viegli veikt sekundāro izstrādi. Moduli raksturo mazs izmērs, viegls svars, stabila veiktspēja, augsta triecienizturība un tas ir 1. klases acu drošs. To var izmantot rokas transportlīdzekļos montētās un uz podiem balstītās elektrooptiskās iekārtās.
ELRF-J40
ELRF-J40 lāzera tālmēra modulis ir izstrādāts, pamatojoties uz Lumispot neatkarīgi izstrādāto 1535 nm erbija stikla lāzeru. Tas izmanto viena impulsa TOF diapazona mērīšanas režīmu un tā maksimālais mērīšanas diapazons ir ≥12 km (lielās ēkās). Tas sastāv no lāzera, raidītāja optiskās sistēmas, uztverošā optiskās sistēmas un vadības shēmas plates, un sazinās ar resursdatoru, izmantojot TTL/RS422 seriālo portu, un nodrošina resursdatora testēšanas programmatūru un komunikācijas protokolu, kas ir ērti lietotājam sekundārajā izstrādē. Tam ir mazs izmērs, viegls svars, stabila veiktspēja, augsta triecienizturība, pirmklasīga acu drošība utt.
ELRF-O52
ELRF-O52 lāzera tālmēra modulis ir izstrādāts, pamatojoties uz Lumispot neatkarīgi izstrādāto 1535 nm erbija stikla lāzeru. Tas izmanto viena impulsa TOF diapazona mērīšanas režīmu un tā maksimālais mērīšanas diapazons ir ≥20 km (lielās ēkās). Tas sastāv no lāzera, raidītāja optiskās sistēmas, uztverošā optiskās sistēmas un vadības shēmas plates, un sazinās ar resursdatoru, izmantojot TTL/RS422 seriālo portu, un nodrošina resursdatora testēšanas programmatūru un komunikācijas protokolu, kas ir ērti lietotājam sekundārajā izstrādē. Tam ir mazs izmērs, viegls svars, stabila veiktspēja, augsta triecienizturība, pirmklasīga acu drošība utt.
Specifikācijas
| Prece | Parametrs | |||||
| Produkts | ELRF-C16 | ELRF-E16 | ELRF-F21 | ELRF-H25 | ELRF-J40 | ELRF-O52 |
| Acu drošības līmenis | 1. KLASE | 1. KLASE | 1. KLASE | 1. KLASE | 1. KLASE | 1. KLASE |
| Viļņa garums | 1535 nm ± 5 nm | 1535 nm ± 5 nm | 1535 nm ± 5 nm | 1535 nm ± 5 nm | 1535 nm ± 5 nm | 1535 nm ± 5 nm |
| Lāzera novirzes leņķis | ≤0,3 mrad | ≤0,3 mrad | ≤0,3 mrad | ≤0,3 mrad | ≤0,3 mrad | ≤0,3 mrad |
| Nepārtrauktas frekvences diapazona | 1~10Hz (regulējams) | 1~10Hz (regulējams) | 1~10Hz (regulējams) | 1~10Hz (regulējams) | 1~10Hz (regulējams) | 1~10Hz (regulējams) |
| Jaudas diapazons (ēka) | ≥5 km | ≥6 km | ≥7 km | ≥10 km | ≥12 km | ≥20 km |
| Ranging capacity（vehicles target@2.3m×2.3m） | ≥3,2 KM | ≥5 km | ≥6 km | ≥8 km | ≥10 km | ≥15 km |
| Ranging capacity（personnel target@1.75m×0.5m） | ≥2 km | ≥3 km | ≥3 km | ≥5,5 km | ≥6,5 km | ≥7,5 km |
| Minimālais mērīšanas diapazons | ≤15 m | ≤15 m | ≤20 m | ≤30 m | ≤50 m | ≤50 m |
| Diapazona precizitāte | ≤±1 m | ≤±1 m | ≤±1 m | ≤±1 m | ≤±1,5 m | ≤±1,5 m |
| Precizitāte | ≥98% | ≥98% | ≥98% | ≥98% | ≥98% | ≥98% |
| Izšķirtspējas diapazons | ≤30 m | ≤30 m | ≤30 m | ≤30 m | ≤30 m | ≤30 m |
| Barošanas spriegums | Līdzstrāva 5 V ~ 28 V | Līdzstrāva 5 V ~ 28 V | Līdzstrāva 5 V ~ 28 V | Līdzstrāva 5 V ~ 28 V | Līdzstrāva 5 V ~ 28 V | Līdzstrāva 5 V ~ 28 V |
| Svars | ≤33 g ± 1 g | ≤40 g | ≤55 g | ≤72 g | ≤130 g | ≤190 g |
| Vidējā jauda | ≤0,8 W (pie 5 V 1 Hz) | ≤1 W (pie 5 V 1 Hz) | ≤1 W (pie 5 V 1 Hz) | ≤1,3 W (pie 5 V 1 Hz) | ≤1,5 W (pie 5 V 1 Hz) | ≤2W (pie 5V 1Hz) |
| Maksimālais enerģijas patēriņš | ≤3 W (pie 5 V 1 Hz) | ≤3 W (pie 5 V 1 Hz) | ≤3 W (pie 5 V 1 Hz) | ≤4W (pie 5V 1Hz) | ≤4,5 W (pie 5 V 1 Hz) | ≤5 W (pie 5 V 1 Hz) |
| Gaidstāves jauda | ≤0,2 W | ≤0,2 W | ≤0,2 W | ≤0,2 W | ≤0,2 W | ≤0,2 W |
| Izmērs | ≤48 mm × 21 mm × 31 mm | ≤50 mm × 23 mm × 33,5 mm | ≤65 mm × 40 mm × 28 mm | ≤65 mm × 46 mm × 32 mm | ≤83 mm × 61 mm × 48 mm | ≤104 mm × 61 mm × 74 mm |
| Darbības temperatūra | -40 ℃~+70 ℃ | -40 ℃~+60 ℃ | -40 ℃~+60 ℃ | -40 ℃~+60 ℃ | -40 ℃~+60 ℃ | -40 ℃~+60 ℃ |
| Uzglabāšanas temperatūra | -55 ℃~+75 ℃ | -55 ℃~+70 ℃ | -55 ℃~+70 ℃ | -55 ℃~+70 ℃ | -55 ℃~+70 ℃ | -55 ℃~+70 ℃ |
| Datu lapa |  Datu lapa | Datu lapa | Datu lapa | Datu lapa | Datu lapa | Datu lapa |
Piezīme:
Redzamība ≥10 km, mitrums ≤70%
Liels mērķis: mērķa izmērs ir lielāks nekā punkta izmērs
