Mikro 5KM lāzera tālmēra modulis
Produkta apraksts
ELRF-F21 lāzera tālmēra modulis ir izstrādāts, pamatojoties uz Lumispot neatkarīgi pētīto un izstrādāto 1535 nm erbija lāzeru. Tas izmanto viena impulsa lidojuma laika (TOF) tālmēra metodi ar maksimālo ≥6 km attālumu (pie lielas ēkas). Sastāv no lāzera, raidošas optiskās sistēmas, uztverošas optiskās sistēmas un vadības shēmas plates, tas sazinās ar resursdatoru, izmantojot TTL seriālo portu. Tas nodrošina resursdatora testēšanas programmatūru un komunikācijas protokolus, atvieglojot lietotāja sekundāro izstrādi. Tas lepojas ar tādām īpašībām kā mazs izmērs, viegls svars, stabila veiktspēja, augsta triecienizturība un 1. klases acu drošība.
Strukturālais sastāvs un galvenie darbības rādītāji
Lāzera tālmērs LSP-LRS-0510F sastāv no lāzera, raidošas optiskās sistēmas, uztverošas optiskās sistēmas un vadības ķēdes. Galvenās darbības īpašības ir šādas:
Galvenās funkcijas
a) viena diapazona un nepārtraukta diapazona;
b) Tāluļa zibspuldze, priekšējā un aizmugurējā mērķa indikācija;
c) Pašpārbaudes funkcija.
Galvenā lietojumprogramma
Izmanto lāzera diapazona noteikšanā, aizsardzībā, mērķēšanā un mērķēšanā, bezpilota lidaparātu attāluma sensoros, optiskajā izlūkošanā, šautenes stila LRF modulī, bezpilota lidaparātu augstuma noteikšanā, bezpilota lidaparātu 3D kartēšanā, LiDAR (gaismas noteikšanā un diapazona noteikšanā).
Funkcijas
● Augstas precizitātes diapazona datu kompensācijas algoritms: optimizācijas algoritms, precīza kalibrēšana
● Optimizēta diapazona noteikšanas metode: precīzs mērījums, uzlabota diapazona noteikšanas precizitāte
● Zema enerģijas patēriņa dizains: efektīva enerģijas taupīšana un optimizēta veiktspēja
● Darba spēja ekstremālos apstākļos: lieliska siltuma izkliede, garantēta veiktspēja
● Miniaturizēts dizains, nav jānes
Produkta informācija
Specifikācijas
| Prece | Parametrs |
| Acu drošības līmenis | Klase |
| Lāzera viļņa garums | 1535 ± 5 nm |
| Lāzera stara diverģence | ≤0,6 mrad |
| Uztvērēja apertūra | Φ16mm |
| Maksimālais diapazons | ≥6 km (@liels mērķis:ēka) |
| ≥5 km (@transportlīdzeklis: 2,3 m × 2,3 m) | |
| ≥3 km (@persona: 1,7 m × 0,5 m) | |
| Minimālais diapazons | ≤15 m |
| Diapazona precizitāte | ≤±1 m |
| Mērījumu frekvence | 1–10 Hz |
| Diapazona izšķirtspēja | ≤30 m |
| Veiksmīgas diapazona mērīšanas varbūtība | ≥98% |
| Viltus trauksmes līmenis | ≤1% |
| Datu saskarne | RS422 seriālais ports, CAN (TTL pēc izvēles) |
| Barošanas spriegums | Līdzstrāva 5–28 V |
| Vidējais enerģijas patēriņš | ≤1 W pie 5 V (1 Hz darbība) |
| Maksimālais enerģijas patēriņš | ≤3W@5V |
| Enerģijas patēriņš gaidīšanas režīmā | ≤0,2 W |

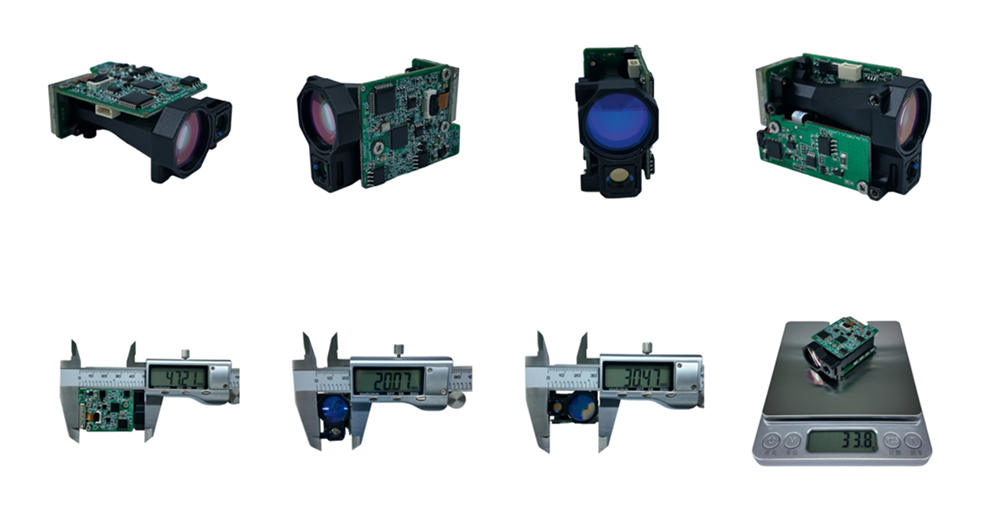

| Forma/izmēri | ≤50 mm × 23 mm × 33,5 m |
| Svars | ≤40 g |
| Darba temperatūra | -40℃～+60℃ |
| Uzglabāšanas temperatūra | -55℃～+70℃ |
| Ietekme | >75 g @ 6 ms |
| Lejupielādēt |  Datu lapa |
Piezīme:
Redzamība ≥10 km, mitrums ≤70%
Liels mērķis: mērķa izmērs ir lielāks nekā punkta izmērs
